TIME-OUTDOOR

DISPLAY PER LA VISUALIZZAZIONE DI ORA, DATA, TEMPERATURA, UMIDITÀ

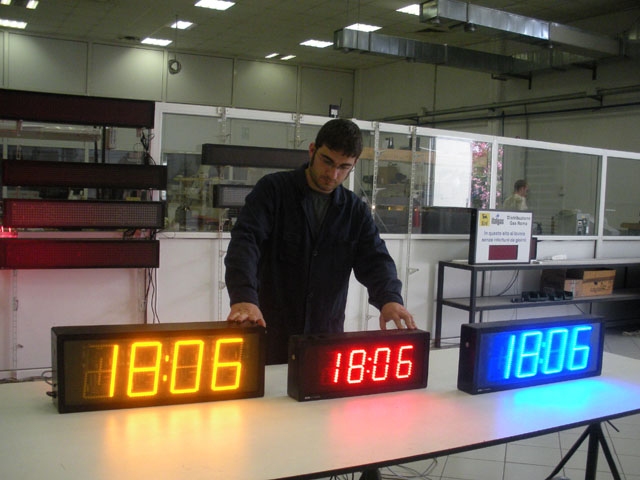

Display orologio a led TM10 a 4 cifre da esterno protetto IP54, Orologio gigante a led TM15 da esterno IP54 con sincronismo orario GPS, Orologi grandi a led TM15 blu giallo e TM10 rosso con ora da satellite GPS Italia, Termometri orologi led blu giallo rosso TM15 e TM10 per temperatura °C, Orologi giganti rossi a 6 cifre ore minuti secondi da esterno protezione da pioggia Italia, Display orologio bifacciale a led rossi TM23 con server NTP, Display ora e temperatura TM23T. Produzione Italia, Orologio led verdi ora data temperatura per esterno negozi e capannoni industriali, Display orario grande a led TM32 protetto da pioggia e polvere IP54 o IP65, TM47 orologio temperatura bifacciale a led produzione italiana, Display gigante ora data temperatura da esterno TM100 altezza cifre 1 metro, con GPS e protetto IP54, Orologio termometro da esterno TM100 altezza cifre 1 metro, con GPS e protetto IP54
Italiano

I DISPLAY TIME-OUTDOOR VISUALIZZANO L'ORA, LA DATA, LA TEMPERATURA E, A RICHIESTA, L'UMIDITÀ. GENERALMENTE VENGONO INSTALLATI ESTERNAMENTE AD ATTIVITÀ COMMERCIALI O SOPRA EDIFICI O FABBRICHE ABBINATI A INSEGNE AL NEON, CARTELLONI, PALINE PUBBLICITARIE CON LO SCOPO PRINCIPALE DI ATTRARRE L'ATTENZIONE DEL PUBBLICO DI PASSAGGIO.

Concepiti per lavorare all'esterno, sono ben leggibili anche in presenza di una forte illuminazione solare diretta. Il corpo luminoso del dispositivo è costituito da LED Superbright la cui luminosità può essere resa più discreta durante le ore serali e notturne grazie al regolatore automatico lineare che ne attenua la luminosità in base alla luce esterna.

Il controller interno mantiene aggiornati l'ora e la data anche in assenza di alimentazione elettrica mediante una batteria tampone la cui autonomia è di minimo 90 giorni. L'ora legale viene inserita e disinserita automaticamente. Per consentire di poter impostare l'orario e la data anche quando è installato in posizioni non facilmente accessibili Time-outdoor viene fornito con la dotazione di un radiocomando tascabile (portata 20/30 metri).

Orologio a led radiocontrollato

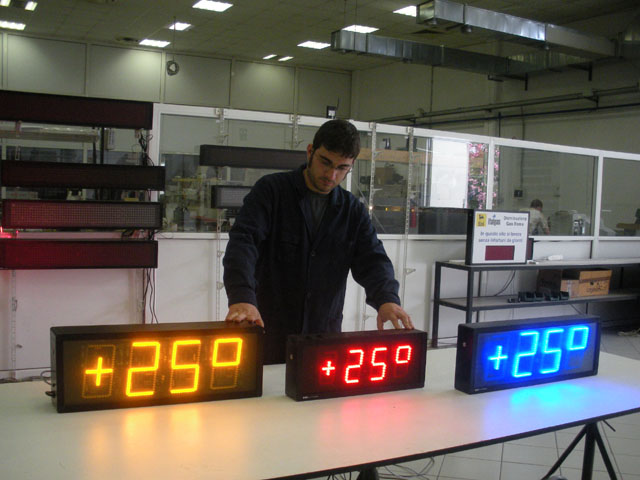

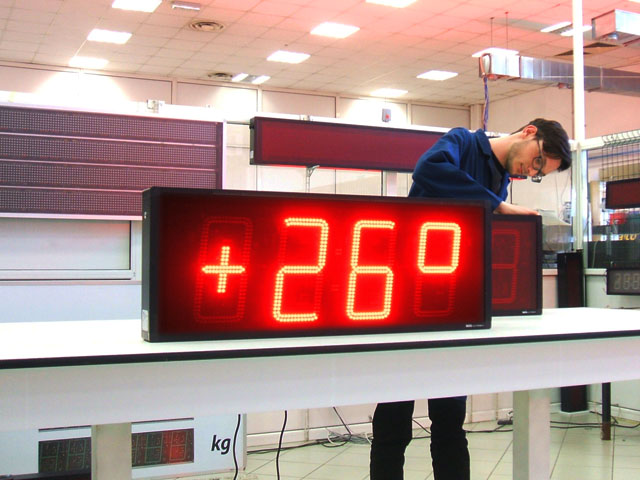

Orologio a led con temperatura
superluminoso per visibilità diurna

Se si desidera avere l’ora sempre precisa al decimo di secondo o si ha la necessità di avere più orologi, nella stessa sede o anche in sedi diverse, che siano tutti sincronizzati tra loro, con il server e con il sistema marcatempo, è disponibile la versione NTP Server con interfaccia ethernet o Wi-Fi. L’orologio Time-outdoor NTP, collegato alle rete LAN, è in grado di prelevare l’ora precisa dal server locale o in internet da un qualsiasi Network Time Server, tramite il protocollo standard NTP (Network Time Protocol). Uno degli orologi della rete LAN può essere impostato lui come server NTP per gli altri orologi. Tramite il setup con web-server integrato nel display è possibile impostare, da qualsiasi PC connesso alla rete LAN, l’indirizzo IP del server NTP locale o internet ed inserire altri parametri utente (luminosità in base alla luce ambiente, NTP modalità client o server, visualizzazione di data e temperatura alternati all’ora o meno, fuso orario, ora legale si/no, indirizzo IP del display etc.).

E’ disponibile anche la versione slave che riceve, con un protocollo personalizzato non NTP, l’orario tramite interfaccia RS485/ethernet da una unità master (un altro orologio pilota o un sistema marcatempo ovvero un personal computer) che invia periodicamente ora e data sincronizzati.

Con il modulo ricevitore satellitare GPS è invece possibile, senza alcun cablaggio ne collegamenti ad internet, avere ora e data sempre sincronizzati con l’orologio atomico del sistema satellitare di navigazione GPS, in ogni condizione meteorologica, ovunque sulla Terra. Con un solo modulo si possono pilotare fino a 99 orologi collegati in RS485 o tramite rete LAN. Il display con modulo GPS a bordo può fungere anche come Server NTP per tutti i sistemi connessi alla rete LAN, per esempio: altri orologi a led, sistemi marcatempo e il server aziendale.

Su richiesta è possibile implementare funzioni particolari come per esempio: al raggiungimento di una orario preimpostato Time-outdoor determina, tramite un'uscita a contatto relè, l'accensione di una illuminazione o di una insegna luminosa ovvero ogni ora aziona una sirena per scandire l'orario d'affitto di un campo di calcetto/tennis. La temperatura viene rilevata da una sonda esterna situata all'estremità di un cavo di cm 180. È importante che la sonda sia posizionata all'ombra e lontano da fonti di calore (è possibile richiedere un cavo più lungo).

E' possibile visualizzare anche l'umidità relativa acquistando il Modulo Meteo MM30 con sonda umidità.

La Gamma: si compone di 10 modelli standard che vanno da una dimensione minima di cm 47 x 19 (base, altezza) ad una massima di cm 300 x 110.

Sono disponibili le seguenti versioni:

  • monofacciale (per installazioni a parete) e bifacciale (per montaggi a bandiera);
  • con le cifre di colore rosso (standard), verde, giallo, ambra e blu (opzionali);
  • con sei tipi di visualizzazione: solo ora, solo data, solo temperatura oppure in maniera alternata: ora/data, ora/data/temperatura, ora/temperatura;

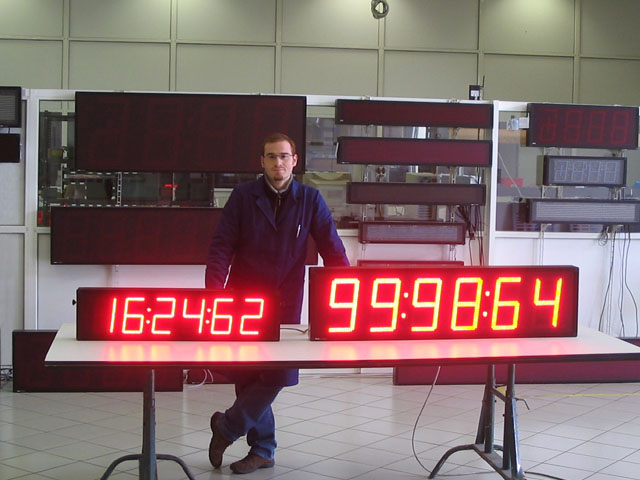

  • con quattro cifre (standard) o con sei cifre: nel secondo caso l'ora e la data possono essere visualizzati nei formati 23:59:59 (ore, minuti, secondi) e 25.12.03 (giorno, mese, anno).

I display sono leggibili da distanze più o meno elevate in relazione all'altezza delle cifre con cui sono costruiti. Sono disponibili con le seguenti altezze:

  • cm 10 leggibile fino a circa 30-40 metri;
  • cm 15 leggibile fino a circa 45-60 metri;
  • cm 23 leggibile fino a circa 69-128 metri;
  • cm 32 leggibile fino a circa 96-128 metri;

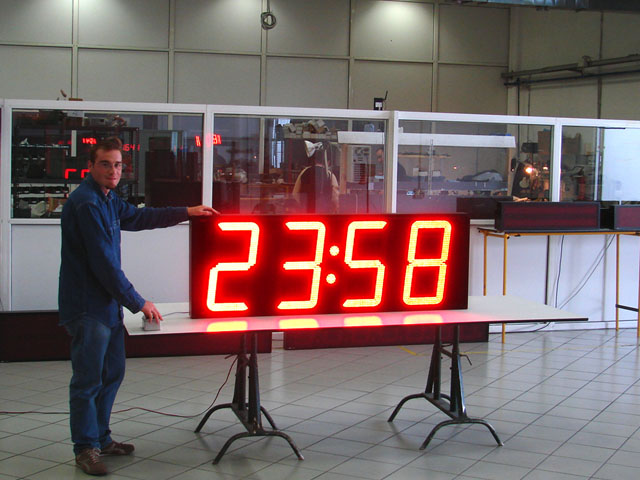

  • cm 47 leggibile fino a circa 141-188 metri;
  • cm 100 leggibile fino a circa 300-400 metri.

Puoi richiedere l'elenco dettagliato di tutti i modelli disponibili con le caratteristiche ed i prezzi cliccando su Contattaci sul fondo della pagina.

Orologio elettronico a led temperatura umidità
Orologio a led per esterno
ora, data, temperatura, umidità

Tutti i modelli sono forniti con il case box predisposto per essere installato all'esterno esposto agli agenti atmosferici (IP54). È possibile richiedere un grado di protezione maggiore per i casi in cui sia destinato in ambienti più critici, per esempio in locali dove vengono usati forti getti di acqua anche dal basso verso l'alto (IP65) oppure in un capannone industriale dove ci sono vapori acidi molto aggressivi.

Caratteristiche generali standard

  • tipologia LED: rossi superbright 3200 MCD;
  • regolatore automatico lineare di luminosità in base alla luce esterna;
  • cambio ora legale: automatico;
  • alimentazione 220 V 50-60 Hz;
  • regolazione tramite Radiocomando (portata 20/30 metri);
  • mobile in alluminio elettrocolore nero;
  • schermo frontale in policarbonato, infrangibile;
  • temperatura di funzionamento: da -10c a + 60c.

A richiesta è inoltre possibile avere:

  • modulo ricevitore GPS per sincronismo orario da satellite;
  • modulo NTP Server, ethernet o Wifi, per sincronismo orario da server/internet;
  • interfaccia seriale RS232/485 per sincronismo da unità master;
  • modulo Meteo MM30 per visualizzare l'umidità
  • contenitore con grado di protezione IP65 o altro;
  • alimentazione a 12V, 24V, 110V.
A cosa serve?

Time-outdoor viene generalmente installato esternamente ad attività commerciali o sopra edifici o fabbriche abbinati a insegne al neon, cartelloni, paline pubblicitarie con lo scopo principale di attrarre l'attenzione del pubblico di passaggio.

Cosa si può visualizzare?

Sono disponibili sei tipi di visualizzazione.

Un solo dato in maniera fissa:


  • solo ora
  • solo data
  • solo temperatura


oppure più dati che si alternano con un intervallo di circa 3 secondi:

  • ora / data
  • ora / data / temperatura
  • ora / temperatura
Come si aggiorna?

Per consentire di poter impostare l'orario e la data anche quando è installato in posizioni non facilmente accessibili Time-outdoor viene fornito con la dotazione di un radiocomando tascabile (portata 20/30 metri).



Nei casi dove è necessario che più orologi indichino esattamente la stessa ora, per esempio in più uffici dislocati all'interno di uno stesso edificio, è possibile collegare i display ad un sistema centralizzato nel quale una unità master (un altro orologio pilota o un sistema marcatempo ovvero un personal computer) invia periodicamente ora e data sincronizzati. Il collegamento può essere effettuato in una delle seguenti modalità:

  • RS232
  • RS485
  • Ethernet
  • Wi-Fi
  • Radiomodem
Tipologie disponibili

La gamma si compone di 12 modelli standard di cui 6 monofacciali per installazioni a parete e 6 bifacciali per montaggi a bandiera:


monofacciali

modello

dimensioni in cm

altezza delle cifre in cm

distanza di leggibilità in m.

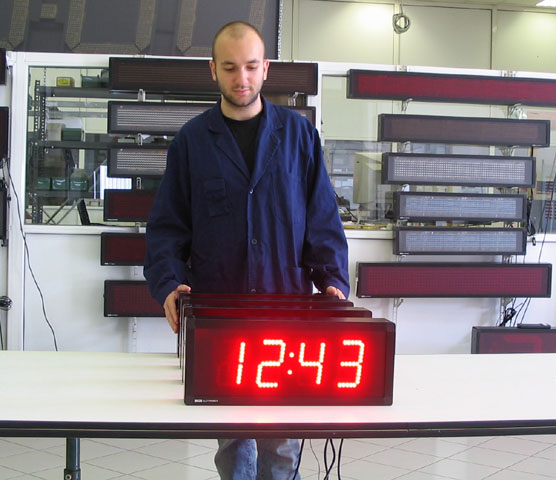

TM10

47 x 19 x 8

10

30-40

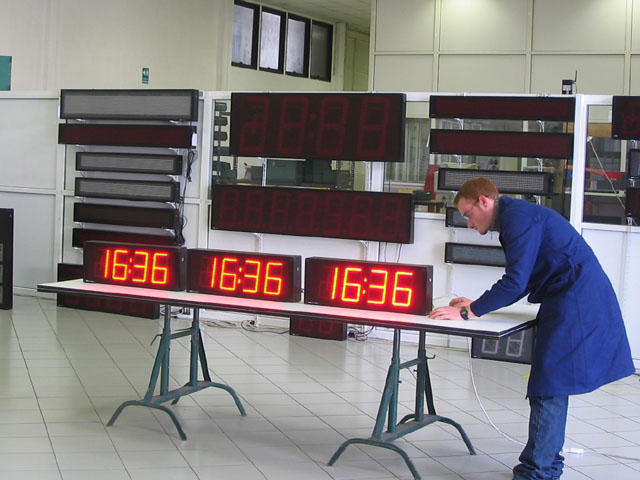

TM15

62 x 22 x 8

15

45-60

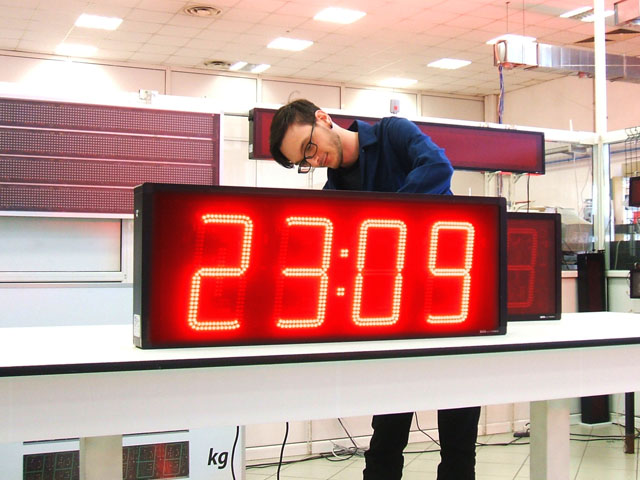

TM23

85 x 32 x 8

23

69-92

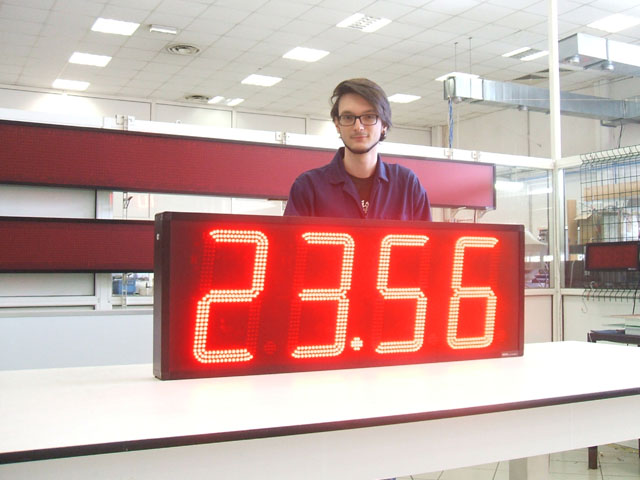

TM32

111 x 40 x 8

32

96-128

TM47

160 x 55 x 8

47

141-188

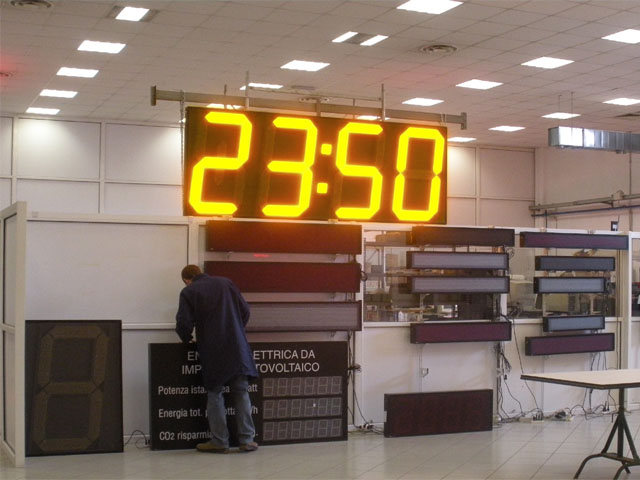

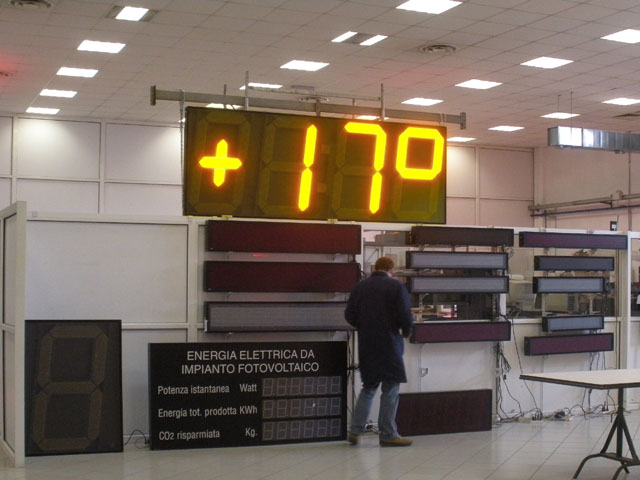

TM100

300 x 110 x 8

100

300-400

bifacciali

modello

dimensioni in cm

altezza delle cifre in cm

distanza di leggibilità in m.

TB10

47 x 19 x 12

10

30-40

TB15

62 x 22 x 12

15

45

TB23

85 x 32 x 12

23

69

TB32

111 x 40 x 12

32

96

TB47

160 x 55 x 12

47

141

TB100

300 x 110 x 12

100

300-400

I modelli sopra elencati sono disponibili nelle seguenti versioni:

  • con le cifre di colore rosso (standard), verde, giallo, ambra e blu (opzionali).
  • con sei tipi di visualizzazione: solo ora, solo data, solo temperatura oppure in maniera alternata: ora/data, ora/data/temperatura, ora/temperatura;
  • con quattro cifre (standard) o con sei cifre: nel secondo caso l'ora e la data possono essere visualizzati nei formati 23:59:59 (ore, minuti, secondi) e 25.12.03 (giorno, mese, anno).
Come scegliere il prodotto giusto?

Per scegliere l'orologio idoneo alle tue esigenze definisci la distanza massima dalla quale vuoi che sia leggibile.
Trovi le distanze di lettura dei vari modelli nel precedente paragrafo TIPOLOGIE DISPONIBILI.

Calcola la distanza di lettura

La distanza di lettura dipende essenzialmente dalla grandezza dei caratteri che il display è in grado di visualizzare. La distanza di lettura non dipende dalla luminosità.
Sulla tabella seguente si evidenzia la distanza di lettura in base alla grandezza. Per convenzione si fa riferimento alla sola altezza dei caratteri.


Moduli numerici (7 segmenti)

altezza in cm

distanza di leggibilità in m

5,6

15-20

10

30-40

15

45-60

23

69-92

32

96-128

47

141-188

100

300-400



Moduli alfanumerici (matrice di punti 7x5)

altezza in cm

distanza di leggibilità in m

3

9-12

5

15-20

8

24-32

11

33-44

16

48-64

20

60-80

sincronizzazione con NTP server (Network Time Protocol)

Il protocollo NTP (Network Time Protocol) è stato pensato per sincronizzare gli orologi di sistemi informatici connessi in rete.
Il protocollo è formalizzato da un documento RFC e rilasciato dall’organismo internazionale IETF (Internet Engineering Task Force). Di tale protocollo è disponibile anche una variante semplificata, SNTP (Simple Network Time Protocol), che può essere impiegata in sistemi che non richiedono un’elevata precisione.
La tecnologia NTP, utilizzando una sorgente precisa come, ad esempio, il ricevitore satellitare GPS, fornisce un’accuratezza di sincronizzazione nominale di poche decine di millisecondi, in reti di tipo WAN (Wide Area Network), e inferiori al millisecondo, in reti di tipo LAN (Local Area Network).
Grazie al fatto che NTP è basato su server ridondanti e percorsi di rete multipli, i dispositivi possono operare in configurazioni gerarchiche, aumentando così l’affidabilità dell’intero sistema.
Come riferimento viene utilizzato il tempo coordinato universale (UTC), un orario comune a tutti gli Stati, indipendente dal fuso orario (Time Zone) e dalla presenza di ora legale/solare (Daylight Saving Time, DST).
Un’altra caratteristica di rilievo è che il traffico dati generato da un sistema di sincronizzazione NTP è minimo e, di conseguenza, può normalmente coesistere in reti già realizzate e dimensionate.

Architettura
Il funzionamento del protocollo NTP si basa sulla misura dei tempi di latenza dei pacchetti in transito nella rete. I diversi server NTP sono organizzati in una struttura gerarchica (stratum) in cui i riferimenti orari più precisi hanno il livello più alto 0 (ad esempio il ricevitore GPS ha uno stratum 0, il server sincronizzato con il GPS ha uno stratum 1, e così via). Ciascun server della rete si sincronizza confrontando la propria informazione oraria con quella di altri server che possono essere server di pari livello e di livello superiore: in questo modo riesce a garantire affidabilità, ridondanza e precisione.
