Multitext

DISPLAY MULTILINEA PER IL MONITORAGGIO DEI PROCESSI INDUSTRIALI

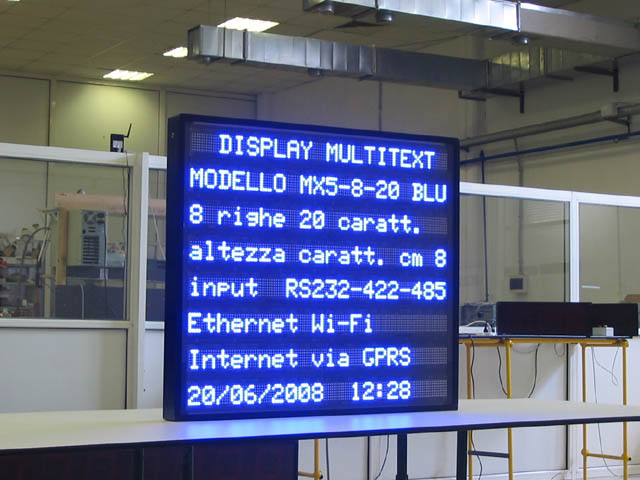

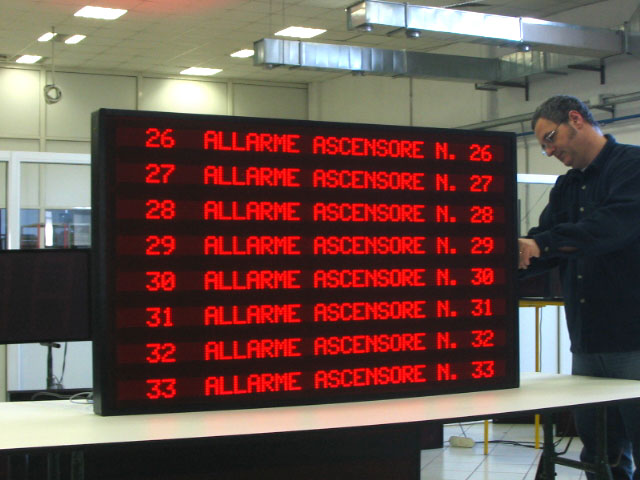

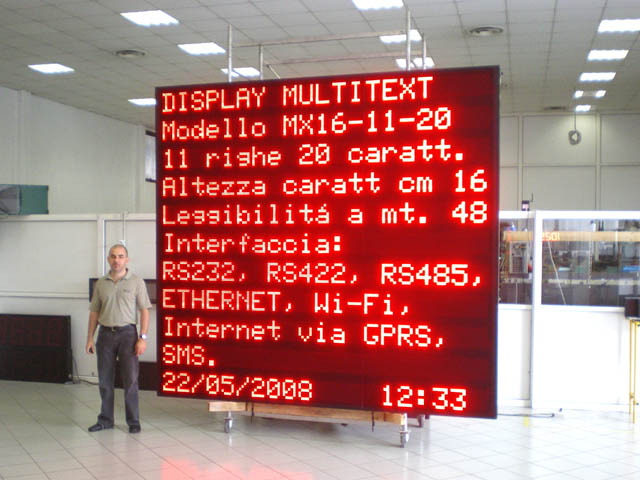

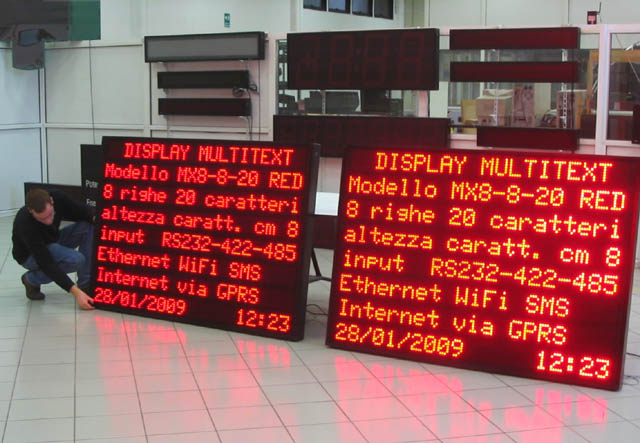

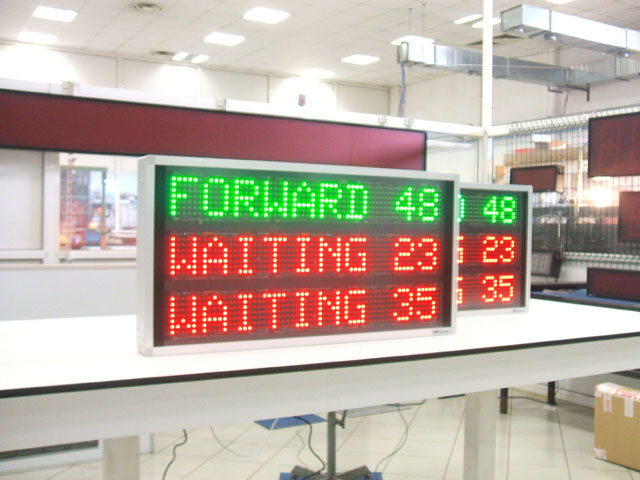

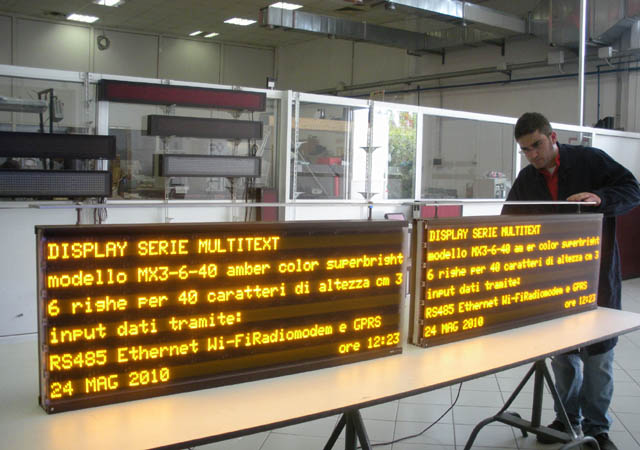

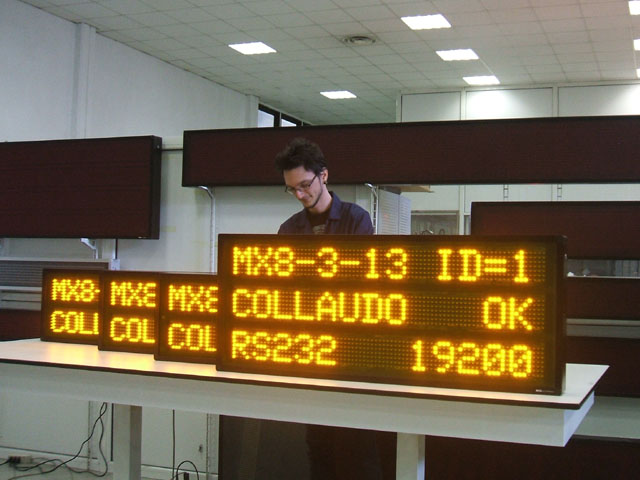

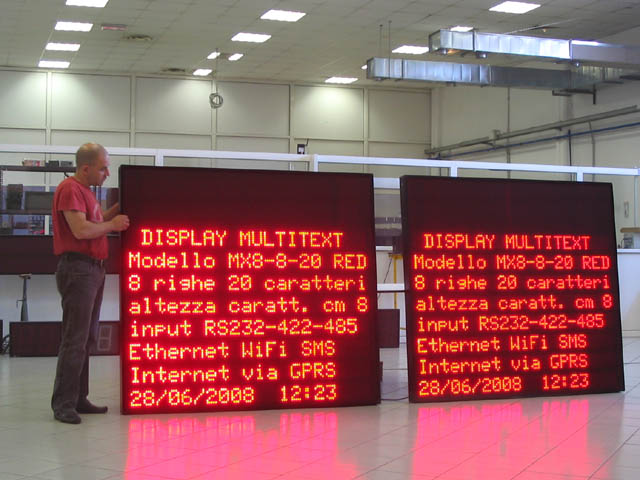

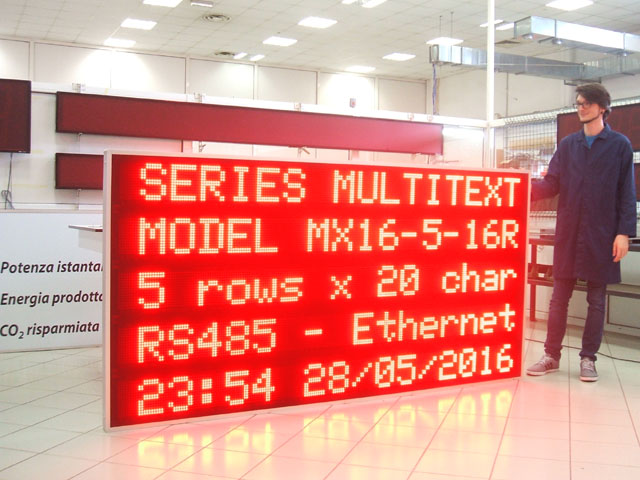

Display a led multiriga grafica personalizzata, per logistica, Tabellone 2 righe Modbus RTU Slave RS485, Giornale luminoso MX5-8-20 BLU RS232-422-485 Ethernet Wifi GPRS, Tabellone led MX5-8-30 protocollo ethernet TCP/IP, Display led MX8-8-20 Modbus server TCP/IP o UDP. Produzione Italia, Led display MX8-8-20 HC per PC o PLC a 8 bit per industrie, Pannello multiriga led MX3-6-40 con protocollo profinet per industrie, Display a led MX16-5-16 protocollo Modbus RTU Slave RS485, Display a led MX16-11-20 con protocollo profibus, Tabellone alfanumerico multiriga MX8-3-10. Produzione Italia, Cartellone elettronico MX11-5-20 con protocollo profinet per industrie, Visualizzatore elettronico alfanumerico multiriga MX8-3-13 profibus
Italiano

I DISPLAY MULTITEXT, INSTALLATI NELL’AREA PRODUTTIVA, CONSENTONO DI MONITORARE COSTANTEMENTE, ANCHE A DISTANZE ELEVATE (DA 5 A 80 METRI SECONDO I MODELLI) ED ANCHE ALL’ESTERNO SOTTO LA LUCE SOLARE DIRETTA, I DATI SALIENTI DEL PROCESSO PRODUTTIVO, GLI EVENTI CONNESSI ED EVIDENZIARE EVENTUALI ALLARMI ED ANOMALIE.

La programmazione e visualizzazione dei messaggi può essere gestita da PC o PLC tramite il protocollo di comunicazione Mediapro-link fornito in dotazione o tramite il software dedicato “Mediatext-Pro" (per Windows XP/Vista/7/8). Sono disponibili le seguenti interfacce: seriale RS232/422/485; modbus RTU slave RS485; modbus server over TCP-IP; Ethernet TCP-IP, Wi-Fi, Radiomodem 869.525 MHz e GPRS. Sono disponibili inoltre ingressi digitali o contatti puliti N/A con cui è possibile visualizzazione fino a 256 messaggi prememorizzati. Per risolvere problematiche specifiche si possono sviluppare software e firmware personalizzati. Multitext mantiene in memoria il messaggio anche quando viene spento purché non rimanga in questa condizione per più di 90 giorni. Si possono visualizzare ora e data. Sono disponibili modelli con un solo colore (monocolor) a scelta tra rosso (standard), verde, giallo, ambra e blu (opzionali) e modelli Tricolor che possono visualizzare contemporaneamente tre colori: rosso, verde e giallo

Display-informativo-MX8-3-20-C-wireless

Per la scelta del modello Multitext più adatto è opportuno porsi principalmente tre domande: 1) deve essere installato in un ambiente interno o all'esterno esposto all'illuminazione solare? - 2) da che distanza deve essere leggibile? - 3) quante informazioni devono essere leggibili su ciascuna pagina visualizzata? Quindi da quante righe e caratteri per riga deve essere composto il display? .

I Multitext si dividono in sei tipologie principali caratterizzate dall'altezza dei caratteri e dalla loro luminosità.

Sono disponibili le seguenti altezze carattere:

  • Cm. 3, leggibile da circa 9-12 metri;
  • Cm. 5, " 15-20 metri;
  • Cm. 8, " 24-32 metri;
  • Cm. 11, " 33-44 metri;
  • Cm. 16, " 48-64 metri;
  • Cm. 20, " 60-80 metri;

Sui modelli da 3 e 5 centimetri vengono montati LED (Light Emission Diode: la parte luminosa del dispositivo) della tipologia "Dot Matrix": hanno una luminosità non eccessiva e sono ben leggibili da vicino e da qualsiasi angolazione; questo tipo di LED è consigliato quando il display deve essere installato in un ambiente interno non illuminato direttamente dalla luce solare. Su tutti gli altri modelli vengono montati LED della tipologia Superbright da 2600 MCD: sono ben leggibili anche in presenza di una forte illuminazione solare e sono quindi adatti per installazioni all'esterno. I display Multitext con i LED Superbright vengono consigliati anche per l'interno nel caso vi sia una forte illuminazione artificiale, come nel caso di uno studio televisivo, o quando devono essere leggibili da oltre 12 metri. Si posso avere le seguenti quantità di caratteri per riga: 10, 13, 16, 20, 26, 30, 40 e 60.

Puoi richiedere l'elenco dettagliato di tutti i modelli disponibili con le caratteristiche ed i prezzi cliccando Contattaci sul fondo. Il case box del display Multitext è stato studiato per essere installato anche all'esterno esposto agli agenti atmosferici (IP54). Inoltre è possibile richiedere un grado di protezione maggiore per i casi in cui il display debba essere installato in un ambiente più critico, per esempio in locali dove vengono usati forti getti di acqua anche dal basso verso l'alto (IP65) oppure in un capannone industriale dove ci sono vapori acidi molto aggressivi

Display-led-Multitext-MX8-8-16-ethernet

Caratteristiche di base:

  • porta seriale RS232;
  • tipologia LED: rossi superbright 3200 Millicandele;
  • 4 fonts di caratteri;
  • scrittura maiuscola e minuscola;
  • 10 effetti di apparizione delle pagine;
  • possibilità di inserimento e variazione degli effetti ad ogni ciclo in maniera automatica;
  • visualizzazione di ora e data;
  • alimentazione 220 V 50-60 Hz;
  • autonomia memoria in assenza di rete: 90 gg.;
  • mobile in alluminio elettrocolore nero;
  • schermo frontale in metacrilato antiriflesso;
  • temperatura di lavoro: da -10c a + 60c.

Opzioni:

  • interfaccia modbus RTU slave RS232/RS485;
  • interfaccia modbus server over TCP-IP;
  • interfaccia Ethernet TCP-IP;
  • interfaccia Wi-Fi;
  • Radiomodem 869.525 MHz;
  • Modem GPRS;
  • interfaccia con 8/128 contatti puliti N/A per la selezione automatica, tramite dispositivo esterno, di N messaggi prememorizzati;
  • interfaccia PLC con ingresso parallelo binario 8 bit per la selezione automatica di 256 messaggi prememorizzati;
  • alimentazione a 12V, 24V, 110V;
  • LED ultraluminosi (4200 Millicandele ed oltre);
  • versione bifacciale (leggibile da ambedue i lati opposti).
A cosa serve?

Multitext è uno strumento d’informazione.
È efficacissimo dove vi è la necessità di attrarre l'attenzione e fornire in tempo reale informazioni che siano leggibili anche da lontano (fino 80 mt.). Rispetto ai monitor tradizionali ha inoltre il vantaggio di essere molto più luminoso e quindi ben visibile anche in ambienti illuminati dalla luce diretta del sole.

Cosa si può visualizzare?

Alcuni esempi di messaggi visualizzabili nei diversi ambiti di utilizzo:


  • Industrie: per messaggi di servizio, informazioni sulle commesse, dati di produzione, raccomandazioni sulla sicurezza, dati sugli infortuni accaduti, descrizione lavorazioni, dislocazione dei materiali, etc;
  • Aeroporti e stazioni ferroviarie: per orari di arrivi e partenze e messaggi ai passeggeri;
  • Ospedali: per informare sui servizi erogati e la dislocazione delle varie unità all’interno della struttura;
  • Strade: per informare sulla viabilità e la sicurezza;
  • Parcheggi: per la disponibilità dei posti ed informazioni sul servizio;
  • Stand espositivi: per pubblicizzare prodotti e servizi offerti;
  • Sale d'aspetto e ingressi al pubblico: per informazioni di carattere generale.
Come si interfaccia?

Multitext può essere interfacciato ad un PC o PLC o ad una rete con i seguenti tipi di connessione:

  • RS232
  • RS422
  • RS485
  • Ethernet
  • Wi-Fi
  • Radiomodem
  • GSM tramite l'invio di SMS
  • GPRS via Internet
  • Ingresso parallelo 8 bit a codifica binaria per la selezione di pagine prememorizzate
  • Contatti puliti N/A per la selezione di pagine prememorizzate
Tipologie disponibili

La produzione standard dei display Multitext si compone di 70 modelli che si differenziano tra loro per il numero delle righe e l’altezza dei caratteri.

Numero righe di testo

I modelli standard hanno un numero di righe che va da una ad otto. Ciascuna riga è composta da 20 caratteri.
A richiesta si possono prevedere fino a 64 righe e 60 caratteri per riga.
Altezza caratteri

Sono disponibili le seguenti altezze:

  • Cm. 3, leggibile da circa 9 metri;
  • Cm. 5, " 15 metri;
  • Cm. 8, " 24 metri;
  • Cm. 11, " 33 metri;
  • Cm. 16, " 48 metri;
  • Cm. 20, " 60 metri.
Come scegliere il prodotto giusto?

Per scegliere il display idoneo alle proprie esigenze è opportuno porsi i seguenti interrogativi:

  • Partendo dal presupposto che posso visualizzare il testo alternando la visualizzazione di più pagine, di quante righe e quanti caratteri per riga ho bisogno?
  • Da che distanza massima deve essere leggibile il messaggio?
  • Come si desidera comandare il display? ( vedi come si interfaccia );
  • Il colore rosso va bene o si desidera un colore diverso? (verde, giallo, blu);
  • Deve essere installato in un ambiente chiuso o in esterno esposto alle intemperie?
  • Sono presenti nell’ambiente polveri particolari o vapori acidi aggressivi?
  • Che alimentazione ho a disposizione nel luogo di installazione? (12V, 24V, 110V, 220V).

Se ci inviate una richiesta con le suddette informazioni siamo in grado formularvi un preventivo in tempi rapidi.

Calcola la distanza di lettura

La distanza di lettura dipende essenzialmente dalla grandezza dei caratteri che il display è in grado di visualizzare. La distanza di lettura non dipende dalla luminosità.
Sulla tabella seguente si evidenzia la distanza di lettura in base alla grandezza. Per convenzione si fa riferimento alla sola altezza dei caratteri.


Moduli numerici (7 segmenti)

altezza in cm.

distanza di leggibilità in mt.

5,6

15-20

10

30-40

15

45-60

23

69-92

32

96-128

47

141-188

100

300-400



Moduli alfanumerici (matrice di punti 7x5)

altezza in cm.

distanza di leggibilità in mt.

3

9-12

5

15-20

8

24-32

11

33-44

16

48-64

20

60-80
